2.プリント基板製作
b 熱転写に挑戦
はじめに 0.3mm配線基板を手作りで作りました。

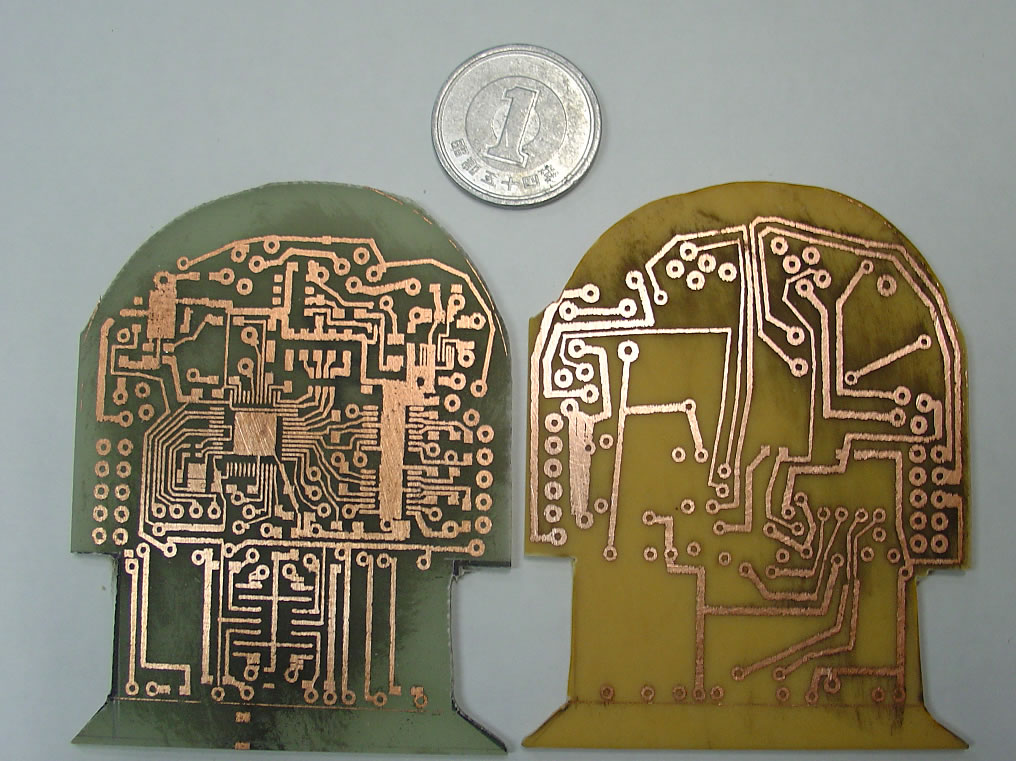

見本1【初回作成版】
bプリント基板の製作
レーザープリンターのトナーを高熱にして転写する。
準備
再生紙使用用紙A4判 【水に溶けやすいほうがよい】

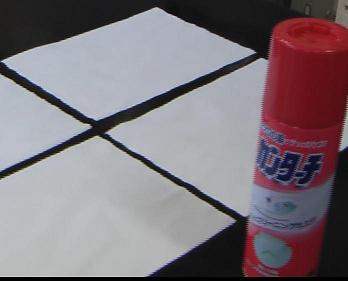

洗濯糊りスプレー ジョンソンカンターチを使用

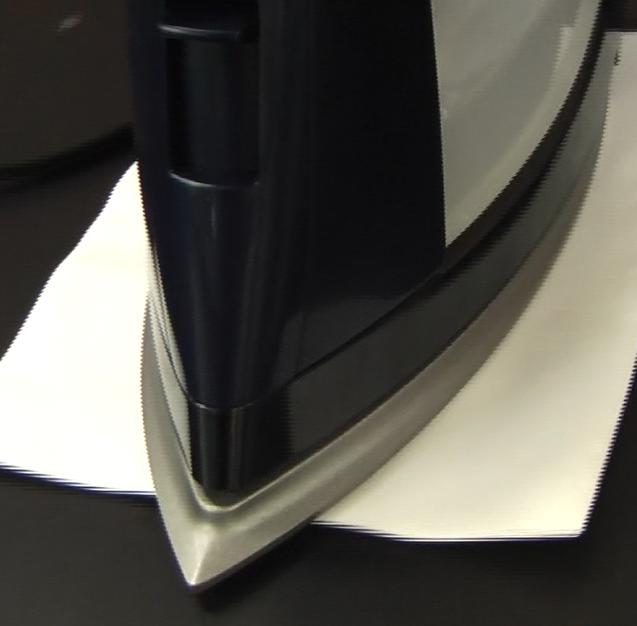

アイロン 温度中程度
製作手順
1.再生紙に ジョンソンカンターチをスプレーする。乾いてから2度塗り
2. レーザープリンターでPCBEのパターンを印刷【EPSON LBP9400を使用しました】

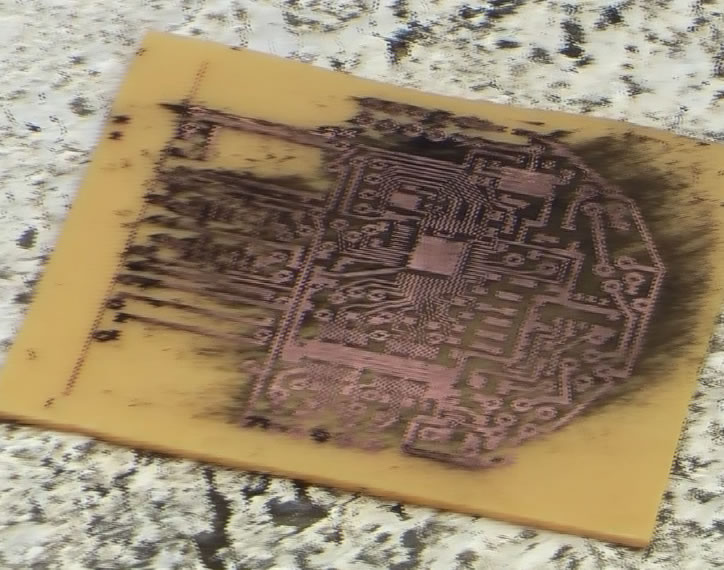

3. アイロンで強くこする【先のとがったところを使用してシールを張り付ける要領】

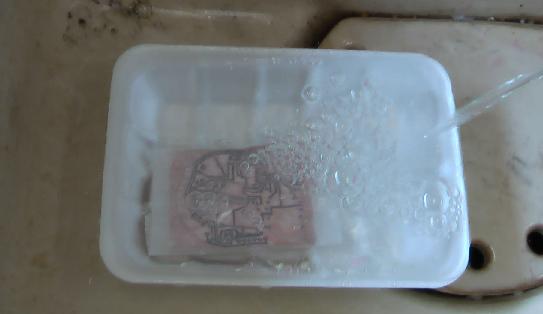

4.水につけて一気に冷やす
5.指でやさしく紙をこすりながら剥がしていく。この時、しつこく何回もこすり紙を完全にはがす。糊が付いているので紙はパターを壊すことなくはがれる。糊は剥離剤の役割をしている。
6.冷凍食品用ジップロックを用意し塩化鉄(��)を入れ43度に加熱しておく。温水器の湯をかけながらエッチングする。
7.取り出して水洗いをする。

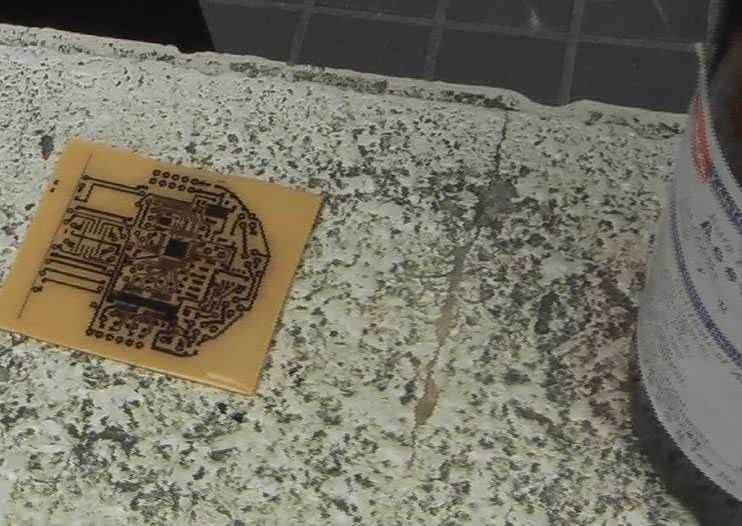

8.アセトンなどの溶媒でトナーを落とす
9.糸のこできる

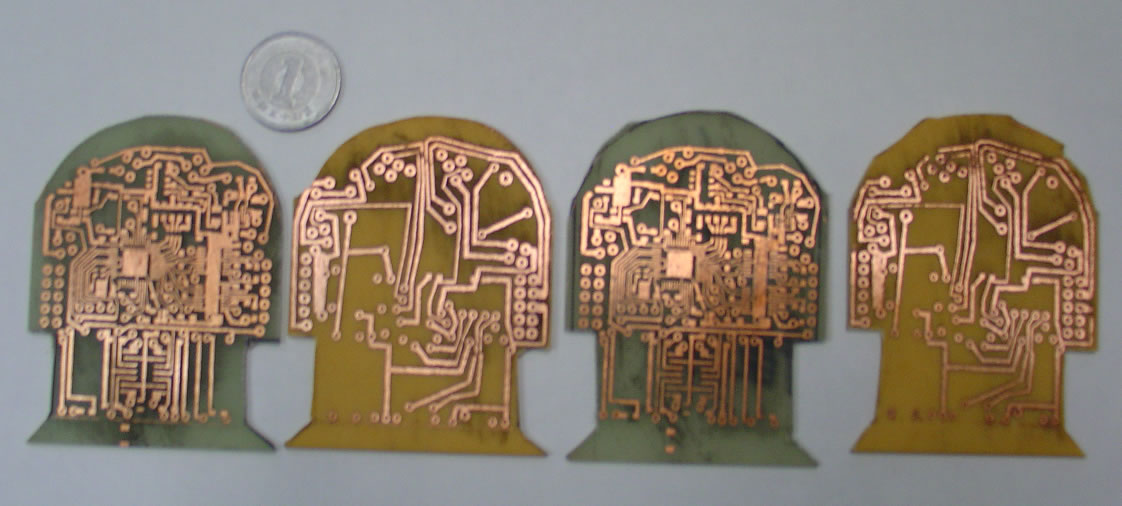

見本3【3回目作成版】

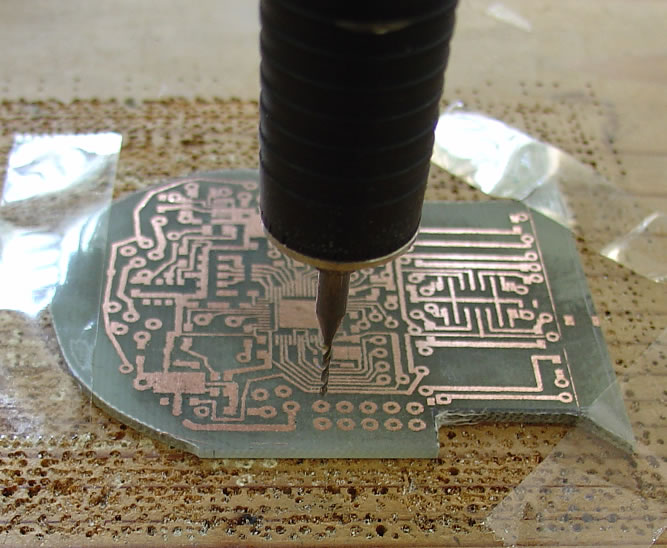

0.5mmドリルで穴開け
