ペルチェクラー��
安全で冷却効果の高いクーラーを考える
水冷は水漏れが一度でも起こればコンピュータが全て故障してしまう危険性がある。
ここでは冷却効果の可能性があるペルチェ素子を用いたクーラーを検討する。
基本的なスペック
| ケース | 星野金属 | ALCADIA ZR3000 | 二重構造化よる超静ケース |
| マザー | ａｓｕｓ | Striker Extreme | NVIDIA nForce 680i SLI MCPチップセット搭載 |
| ＣＰＵ | クアッドコア | Ｑ６６００ | |
| ＨＤＤ | ５００Ｇ | ６台 | |
| メモリー | メルコ | １Ｇ４枚 | ＤＤＲ２−８００ |
| 電源 | ELEPHANT | KT-800EAJ | ATX EPS 12V Ver 2.91対応 800W |
| 3台を合体 | 究極のペルチェクーラー | ||
| クーラー | ＭＡＣＳ | MA-7131DX | 一般販売のペルチェクーラー |
| オーバーウエイ テクノロジー ジャパン | ＶＳＣ−２８８ | 真空超熱伝導管 | |
| thermalright | Ultima-90I | 定番高性能クーラー |
一般販売しているペルチェ クーラーのMA-7131DXのペルチェとコントローラーとUltima-90IとＶＳＣ−２８８をのクーラーの３台を合体させる。
Ultima-90Iを土台としてペルチェを挟み、ＶＳＣ−２８８の管をを直角に曲げ上にのせる。

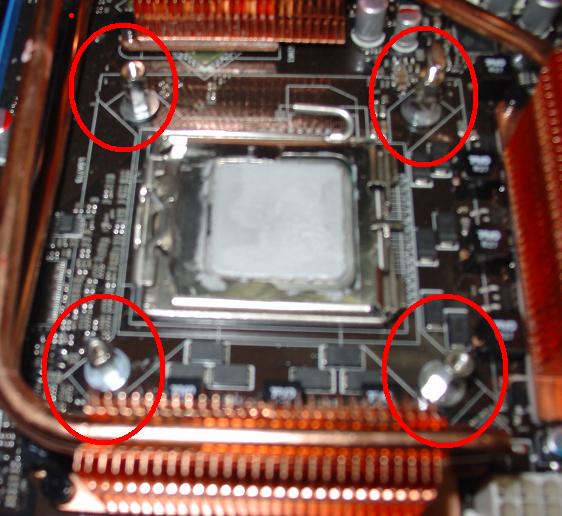

マザーボードへのセット
８ミリのスぺーサーを使用しバックパネルを固定しておきます。
このスぺーサーにクーラーを重ねます。
温度センサーLM35DZは接着剤でUltima-90I側面に固定
ケースへのセット
このクーラーの冷却効果は抜群で２．４ＧＨＺがら３ＧｈｚにオーバークロックしたＱ６６００さえ､この密封された二重構造のケース
ALCADIA ZR3000に収納しても高負荷時にで室温２２℃の部屋のところでＣＰＵ温度は５０℃を超えない。
これにより抜群の冷却性能と静穏性能を取得した。
３種のクーラーを合体させた価値は十分にある。

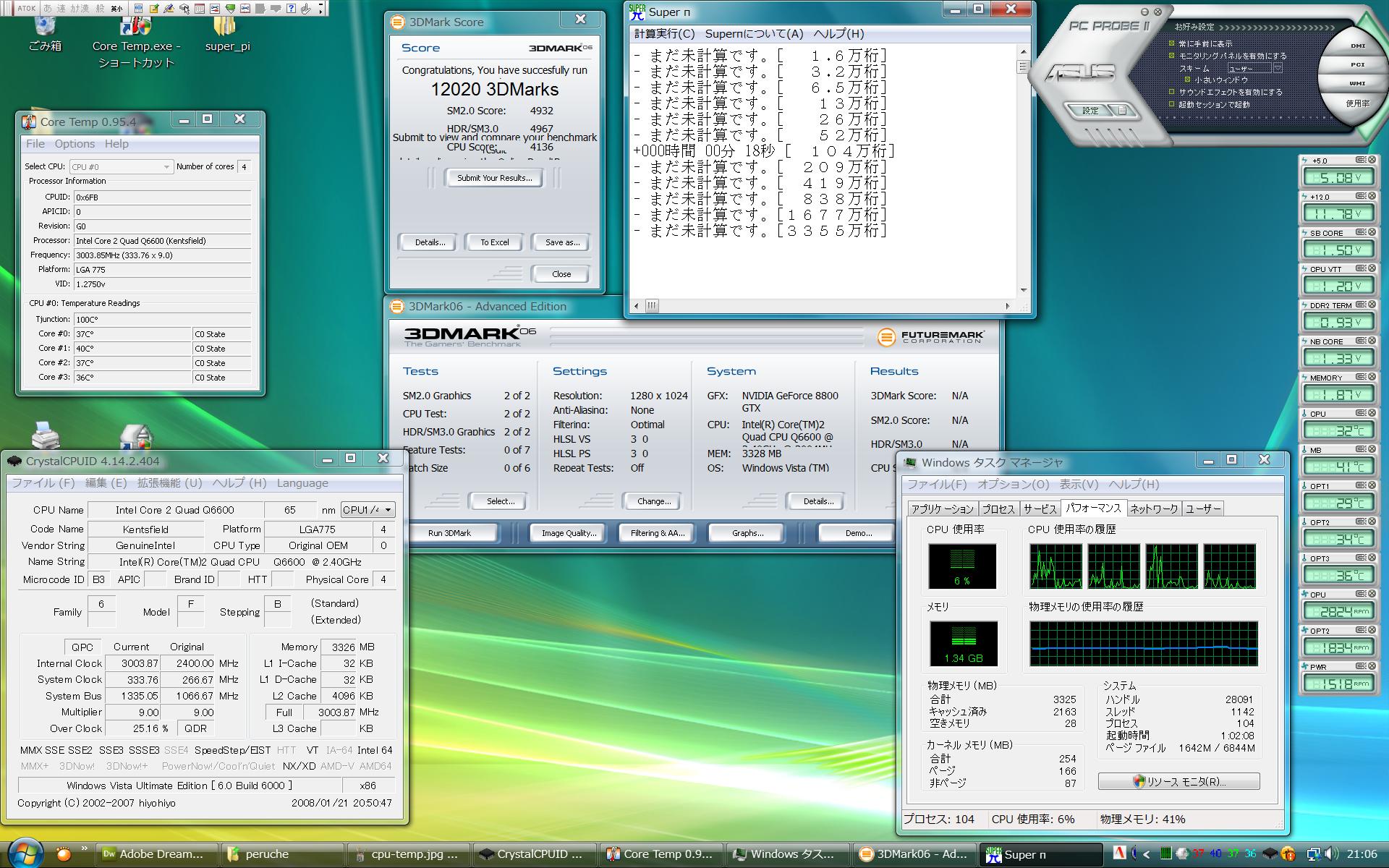

クリックして拡大で見てください １９００＊１２００
FFファンヒーターを付けた部屋室温22度で約1時間アイドリング後３ｄｍａｒｋ０６を2回起動しスーパーπを実行した後のキャプチャー
我が家のｐｃケースALCADIA ZR3000は静音性が高い反面、熱が隠りやすい、忍者クーラーでも冷却効果はあまり望めない。二重の構造と背部のサイレンサーが風量を減少させるためである。しかしこのクーラーを改造してからは冷却に気を使わなくて良いようになった。
二重蓋を外した状態
中蓋の状態

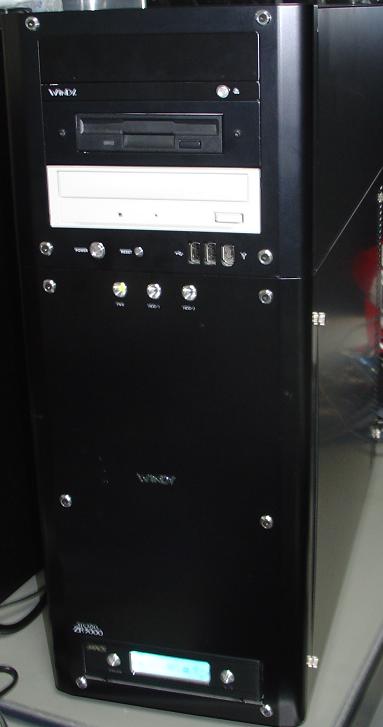

すべてふたを閉めた状態
このケースを使用し6台のＨＤＤと８８００ＧＴＸを搭載した超過熱状態でもＱ６６００を十分オーバークロック出来る。
