IWILL DP5533 V1.3 vs V1.4
① V1.３ のメモリートラブルについて
ｄｐ５３３では５Ｖからメモリー電圧の1.3Vをｄｃ－ｄｃコンバーターｈｉｐ６０１２ｃｂと６０Ｎ０３で作っています。電源からも３．３ｖは供給されていますが、信頼度を高くするにはマザーボード上で独自に３．３ｖを作るようです。また、同様にスイッチングレギュレーションＩＣＨＩＰ６５２０ＡＣＢと６０Ｎ０３でＤＤＲＳＤＲＡＭ電源電圧の２．５Ｖを作っています。（測定はしてありません）
マザーボードＶ１．３の回路周辺

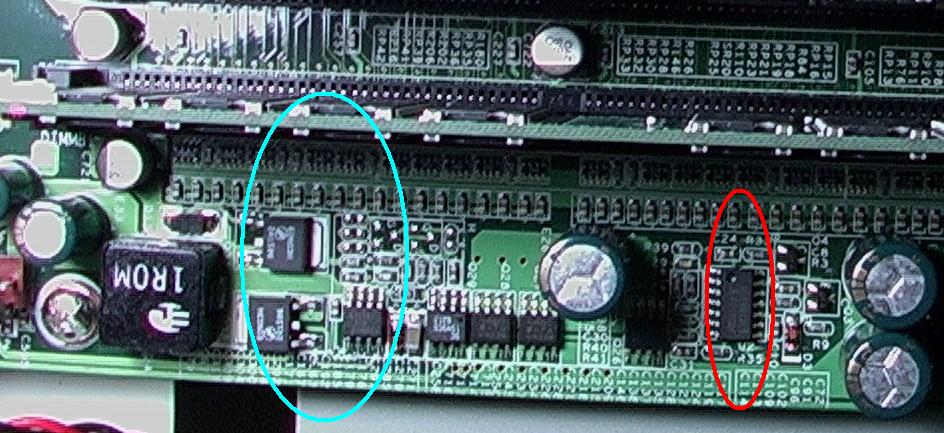

スイッチングレギュレーションＩＣＨＩＰ６０１２ＣＢ ．．．赤
スイッチングレギュレーションＩＣＨＩＰ６５２０ＡＣＢ．．．水色
小型パワーＦＥＴ６０Ｎ０３．．．．．．．．．．．．．．水色
マザーボードＶ１．４の回路周辺

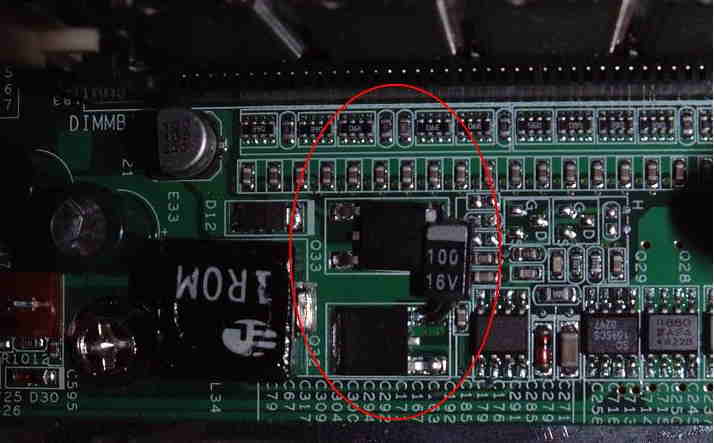

Ｖ１．４よりチップ型電解タンタルコンデンサーがつきました。（１００ｕＦ 耐圧１６Ｖ）

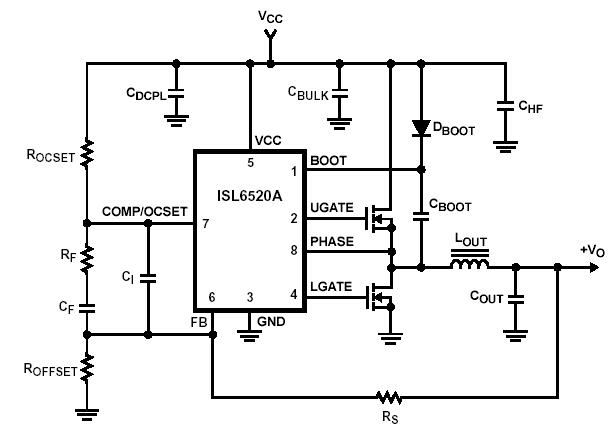

ｈｉｐ６５２０標準回路

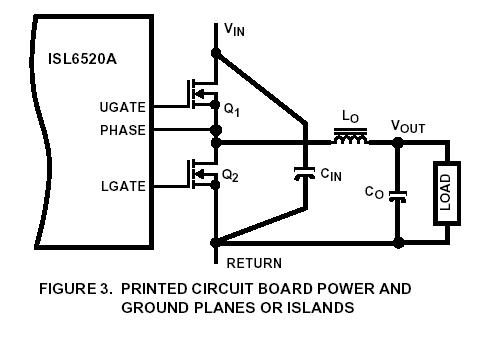

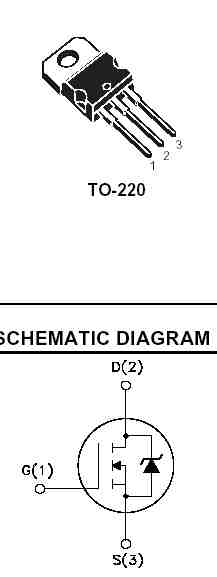

Ｑ１，Ｑ２は６０Ｎ０３ Ｃｏは大きな普通の電解コンデンサー
このことからこのＣｉｎの容量増加をしたよう．．．．？？？？？？
コラム１
この回路のすぐ横にケースファンのコネクターがあります。モーターはノイズを出すので、ここにケースファンを取り付けない方が無難かもしれません。
ＩｗｉｌｌＤＰ５３３はリファレンスどおりに作られているため７５０５のメモリー関連のバックフィクスがなされていないため、メモリーを４枚刺すと不安定になるようです。リビジョンにもよりますが、Ｖｅｒ１．３はかなり不安定なようです。Ｖｅｒ１．４以降はメモリーの電源関連にコンデンサー等を取り付けたため、多少安定してきたようです。
ｂｉｏｓでDRAM Timing Control の Dram Read Thermal Mgmt を Enabled に設定することで動くものもあるようです。
ＩｗｉｌｌＤＰ５３３のメモリー設計は技術力がないとしか言えません。今後開発にはもっと丹念な努力が必要です。市販のメモリーの約１／３程度に動かない物が存在するようです。せめてこの確率を１／２０程度にしないと技術力があるとは言えないでしょう。Ｄｕａｌｃｐｕのホームページによくメモリーとマザーはセットにして購入しなければならない云々という文句を見かけますがこれは間違えです。メーカーならば市販のメモリはほとんど手にはいるのですから、カットアンドトライを繰り返してから出荷すべきなのに、ユーザーにこのリスクを負わせています。メモリー中には不良品もありますし、技術力のないメモリー製造メーカーもありますので１００パーセント動かなければならないとは言えません。Ｉｗｉｌｌは特に顕著ですが、他のメーカーもこれに類するところが多いのではないでしょうか。良心的なメーカーは不都合が発見された時点でリコールをするところもあります。ｉｗｉｌｌにもｖｅｒ１．３ユーザーにはリコールをする義務があると思います。
コラム２
マザ－Ｖ１．４からはメモリー周りに１００ｕＦのフィルム電解タンタルコンデンサーが付いています。たぶんレギュレーションの安定のためと思われます。この原因は電源ラインが細い、ＲＡＭの電流値が予想より高い等が考えられます。取り付けてあるコンデンサー１００ｕＦから察すると電流不足対策ではないでしょうか。
普通、レギュレータ周りには矩形等の整流用とリプル減衰のため容量の大きい電解コンデンサー100uFと発信防止のため容量の少ない0.01uFの 積層コンデンサーを使用すると思います。 普通の電解コンデンサーは容積が大きくなるため
コンピュータ基盤には タンタルを使用したチップタンタル電解コンデンサを のせている場合が多いみたいです。 電解コンデンサーなので＋－の極性がありますので取り付けは注意が必要です。 －をグラウンド側にしましょう。コンデンサーの参考 http://www.chemi-con.co.jp/catalog_j/top_tantalum.html このｐｔシリーズ当たりが相当だと思います。
対策
① マザーを改造するのは大変ですので動かないメモリーの電源にコンデンサーを付けるという手もあります。
② 耐性の高いメモリーを買う、その結果内部抵抗が小さいため電力が少ない。
③ SAMSUNGのチップが乗せてある物で６層基盤以上の物を選ぶ［これができないから悩むのかもしれない．．．］
④ メモリー横のケースファンコネクターにはファンを接続しない方がよい
⑤ 取り付けるコンデンサーは積層タンタルチップコンデンサーがよい。（Ｂ特性積層チップ）

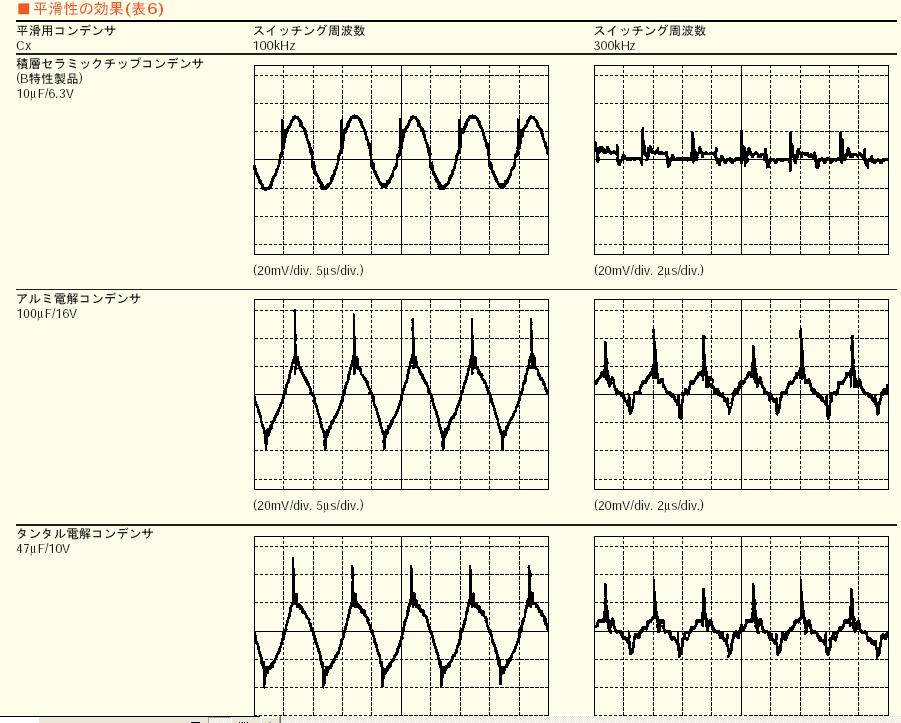

参考１ 電解コンデンサー と 積層タンタルチップコンデンサー の リブルノイズについて
参考 ＮＥＷＳ きちさん がｖ１．３マザーに２２００ｕＦのコンデンサーを取り付けて、実践されています。大変素晴らしい結果になっています。きちさんおめでとうございます。
きちさん DP533メモリ電源補強《2003.8.17》を参考にして下さい。
きちさんありがとうございます。
私も行きました。

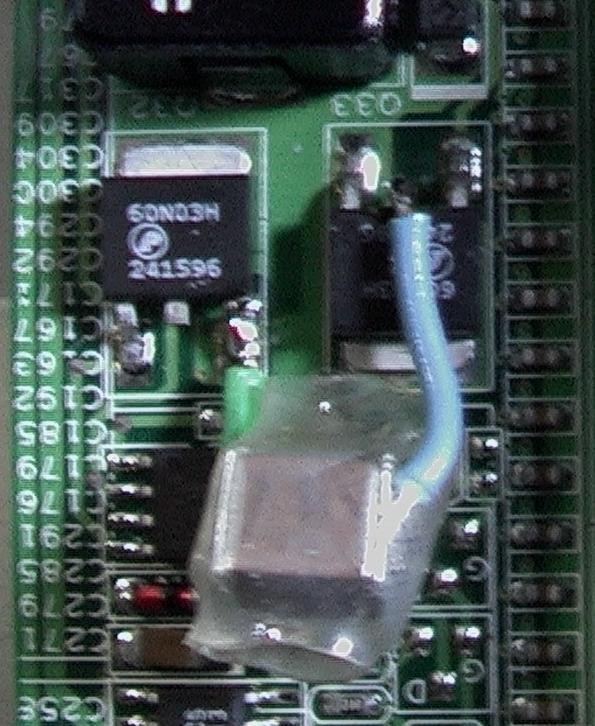

現在Ｂ特性積層チップタンタルコンデンサーが手に入らないのでタンタルコンデンサー１００ｕＦを取り付けました。一応良好みたいです。
謝辞
きちさんへこのコンデンサーが手に入りましたらお送りいたします。
現在30Ｋｇ級相撲ロボットを制作しているため、部品の調達時間がありません。今ＦＥＴ等が不足しているので通販、地元の代理店で部品を買い付けています。ココで手にはいるかもしれません。最悪１２月には秋葉原に行きますのでこの際には入手できると思います。
２００３／１０／２８ コンデンサーが入手できました。
かなりリプルノイズを吸収するタイプだと思います。また１００ｕＦと大容量ですが極性がありません。
積層タンタルチップコンデンサーです。（Ｂ特性積層チップ）
型番 ＣＫＧ５７ＤＸ５Ｒ１Ｃ１０７Ｍ
.
