Thunder K8WE 「S2895」 のページI

K8WEの特徴

１6レーンのPCI Express(x16)を2基搭載したデュアルOpteronで

ＮＶＩＤＩＡ６Ｘ００でＳＬＩが可能

Ｄｕａｌ　ｃｐｕ　、ＲＡＩＤ０，１，０１可能　（全ての機能がｄｕａｌ化できる）

新型ｃｐｕ　 デュアル・コア版「Opteron」 に対応しています。　

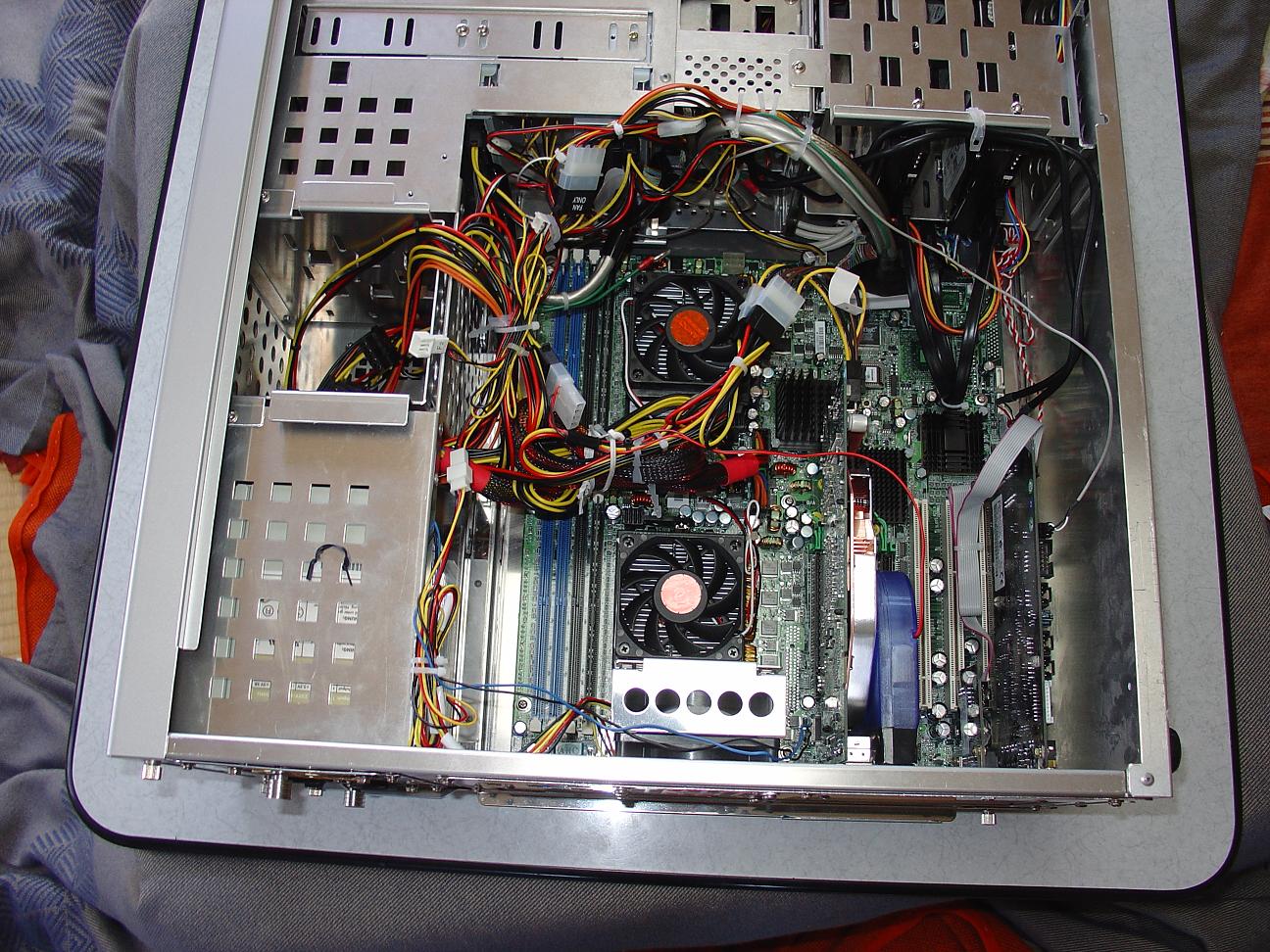

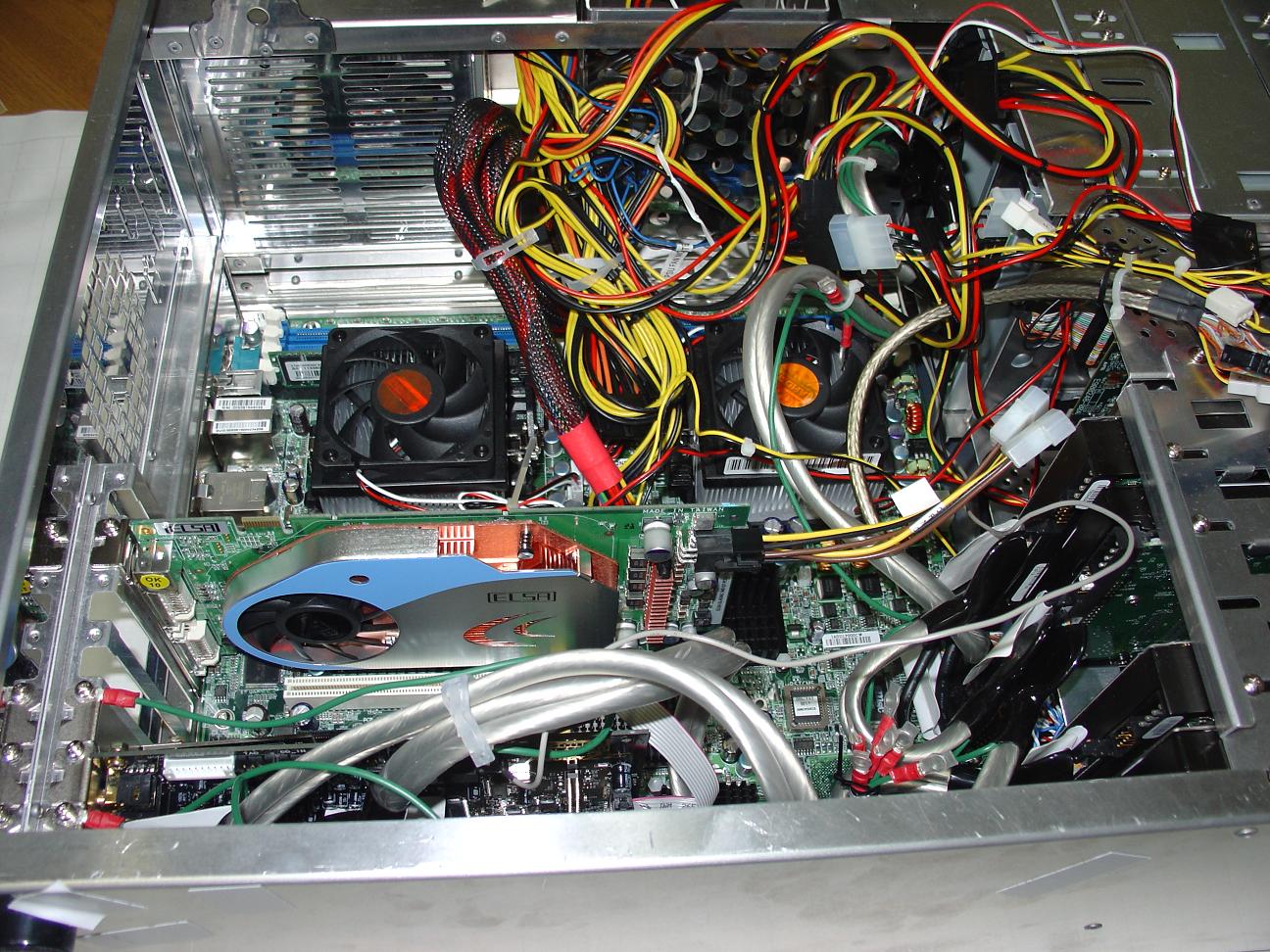

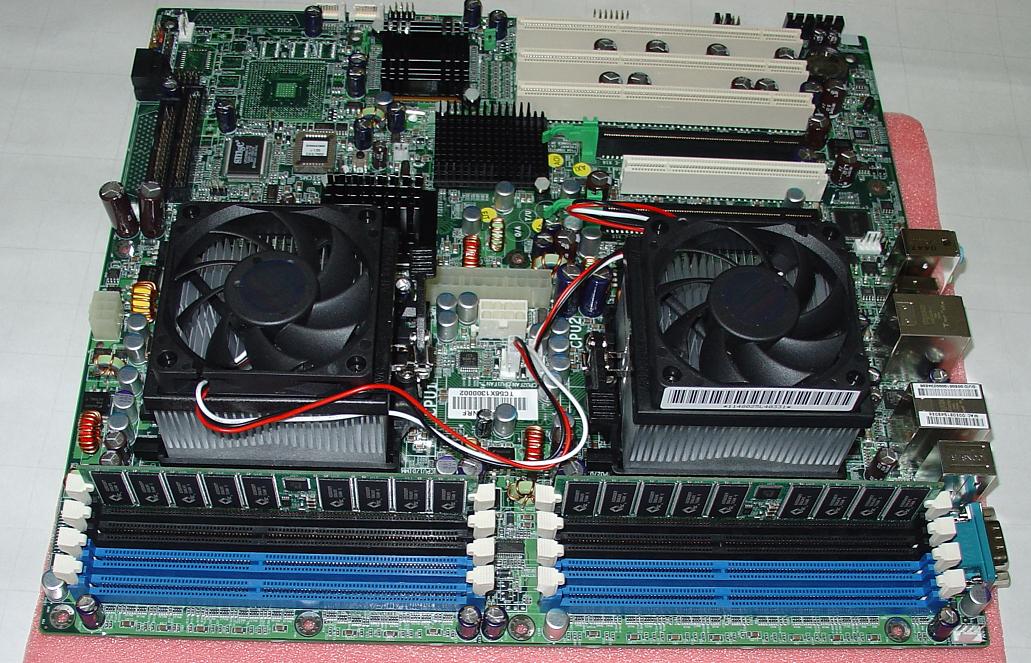

１組み立て

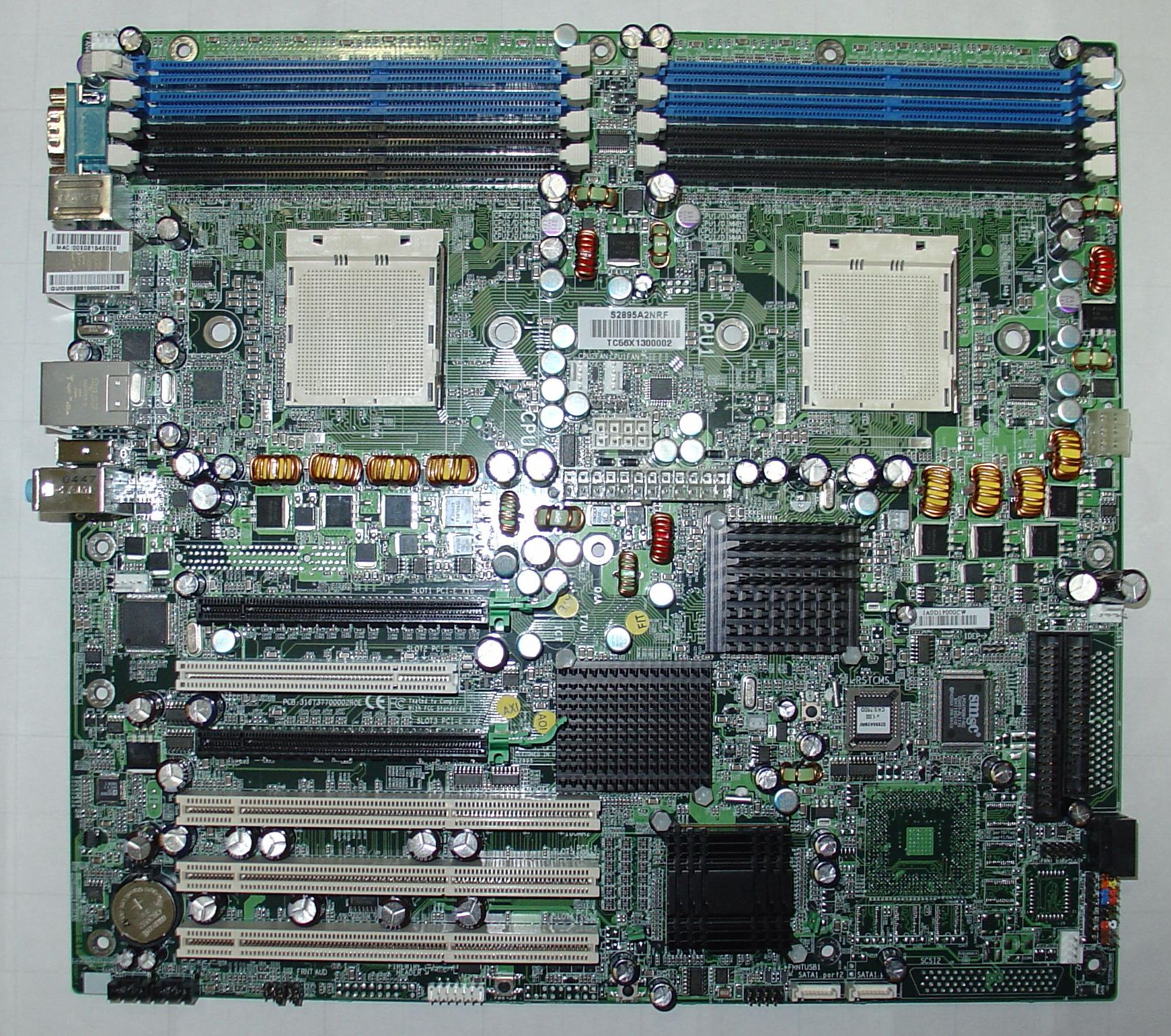

組み立て前にマザーをよく見てみましょう。【クリック】

nForce4 Professional

モニターチップ　 Motherbord　Monitor Hardware　sensors　Monitor

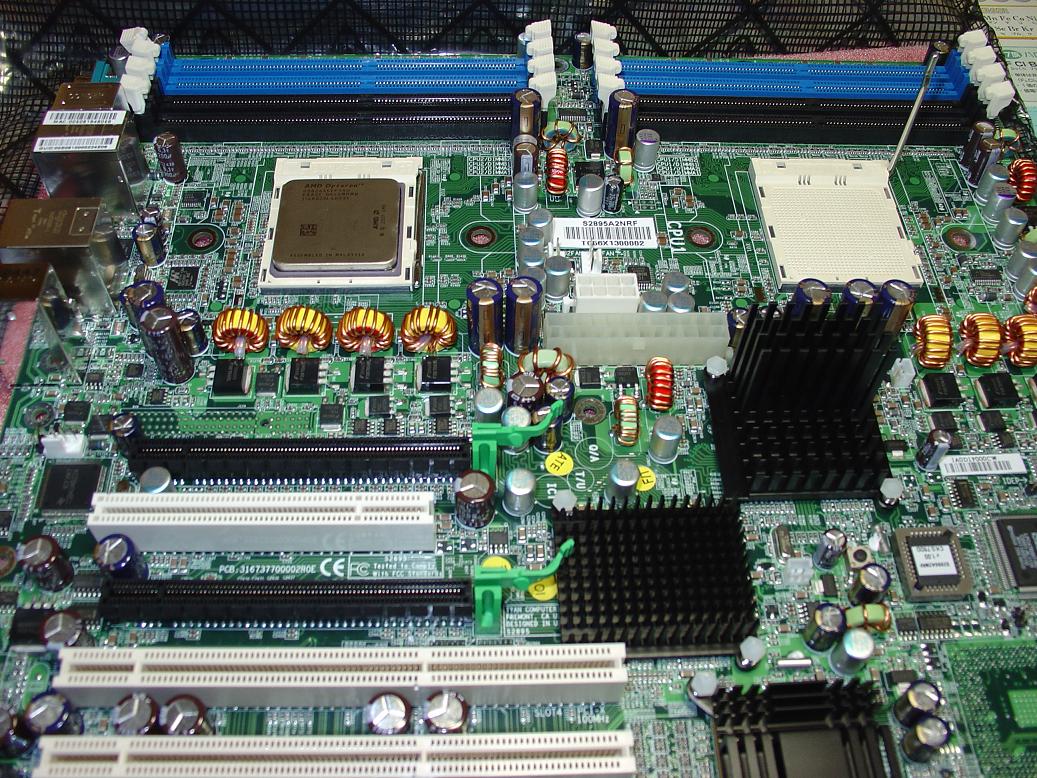

主要部品

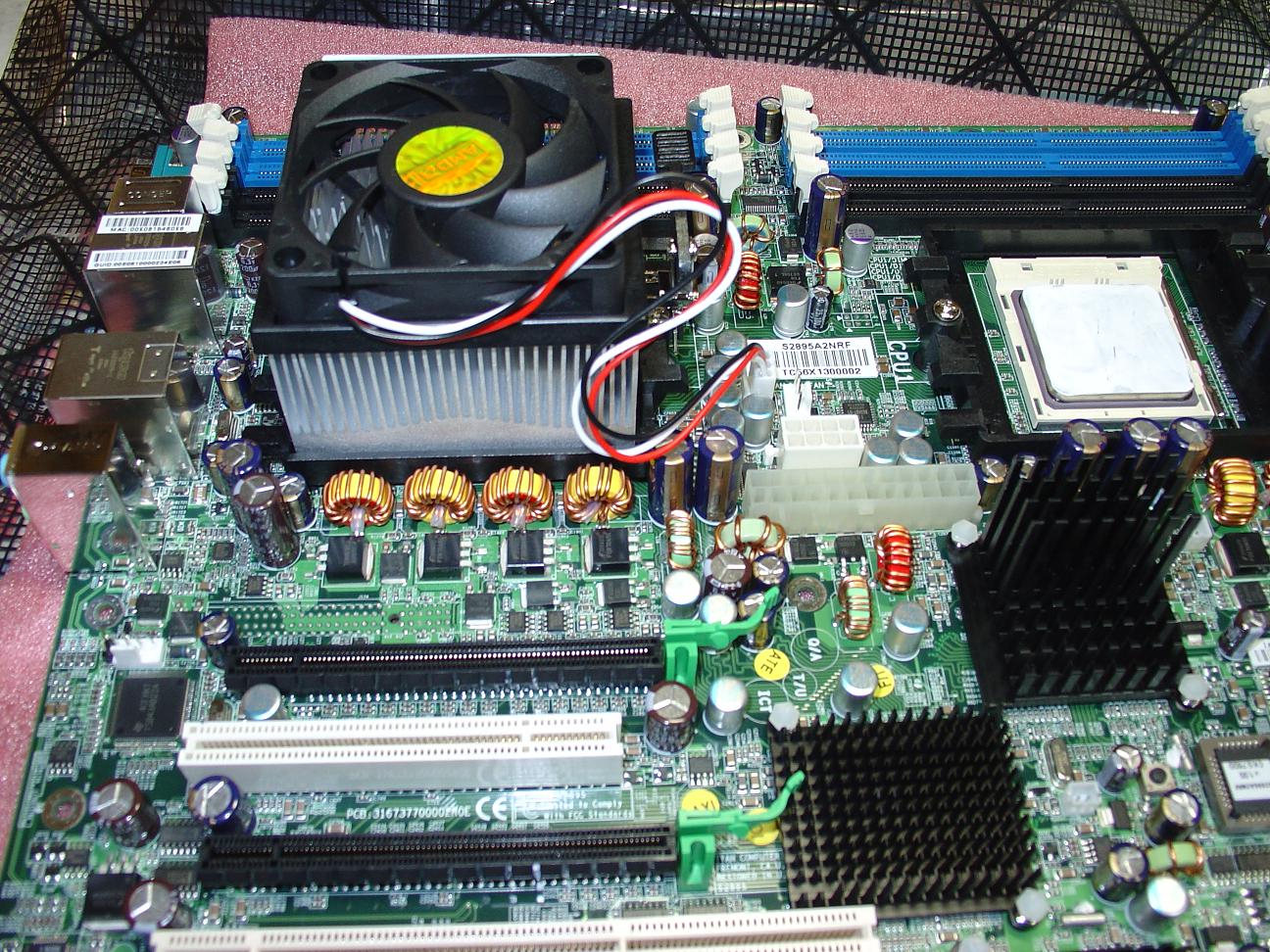

スイッチングレギュレーション　　　　　　　クロックオシレーター

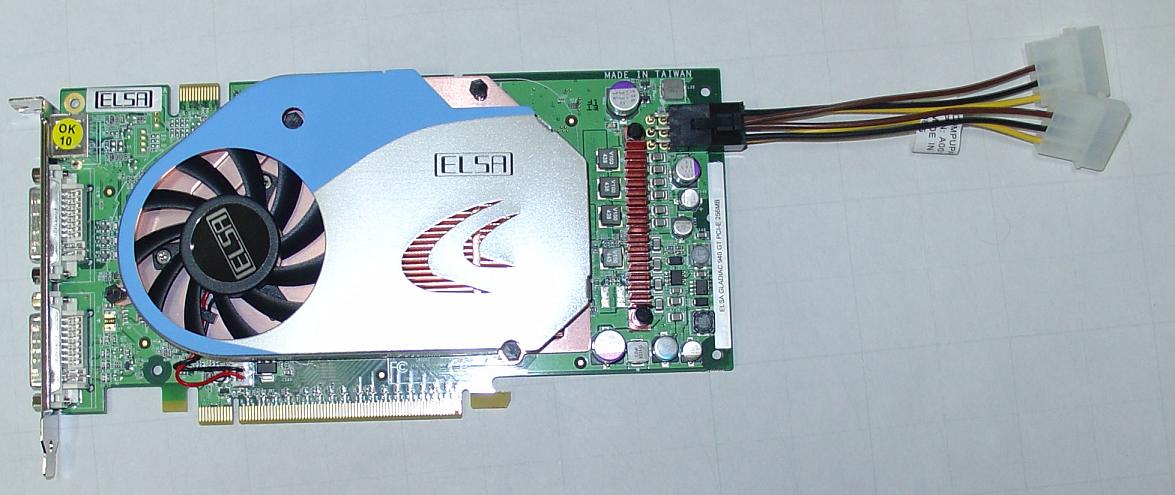

Geforce 6800GT elsa 640GT

組み立ての注意

コネクター接続が不明なところ

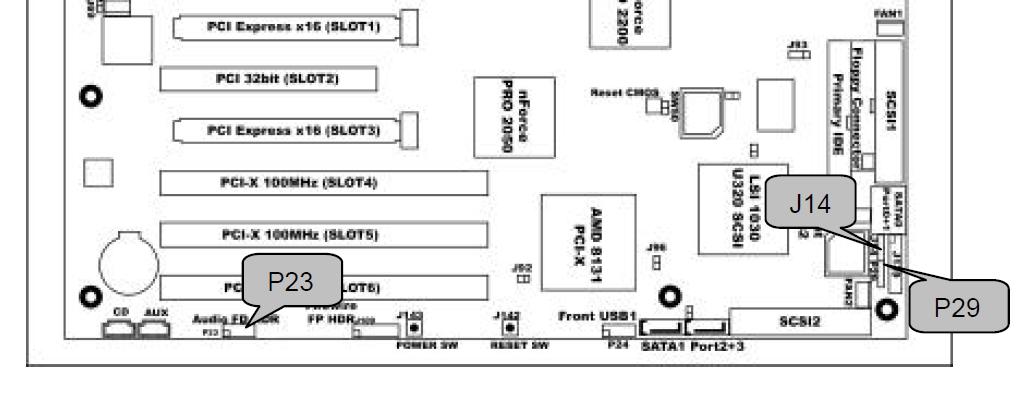

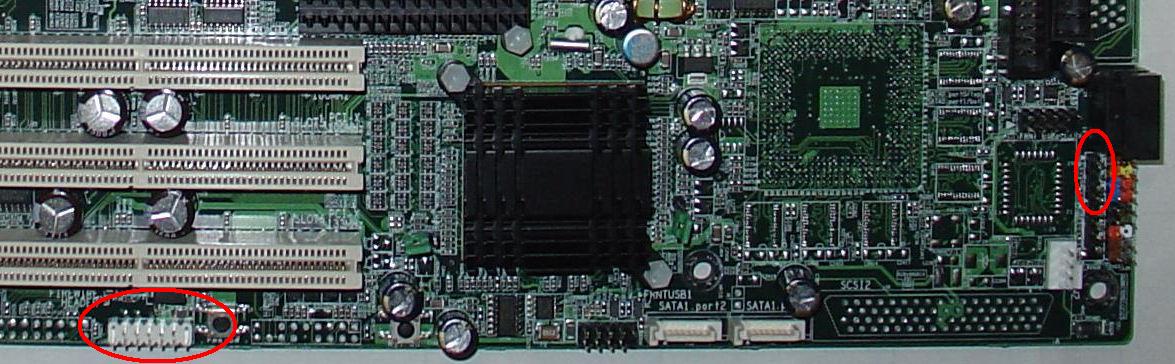

ieee1394 コネクターとの接続　と　スピーカー

スピーカー　起動時に　ピー　といわない　

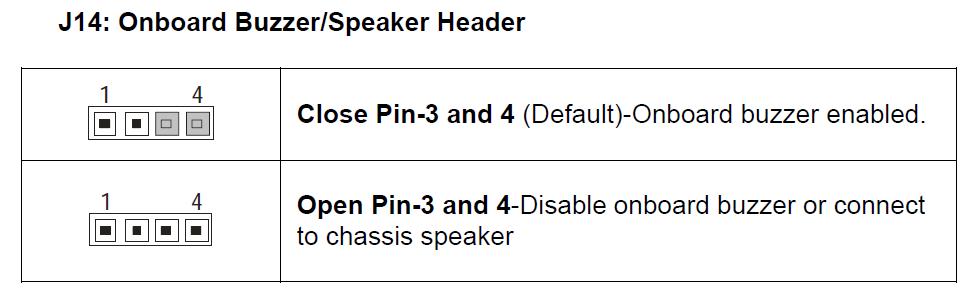

このように書かれているがマザーにブザー・スピーカたぐいの部品が乗っていない。

外部のスピーカを接続しても　音が出ない（オーディオの出力と共通になっているので）

サウンドブラスター等をつけている場合は全く音が出ない。

キーボード等を接続していないと　エラーコードＢｅｅｐ音がなるので回路は存在する

（起動時にはピーと鳴らない）

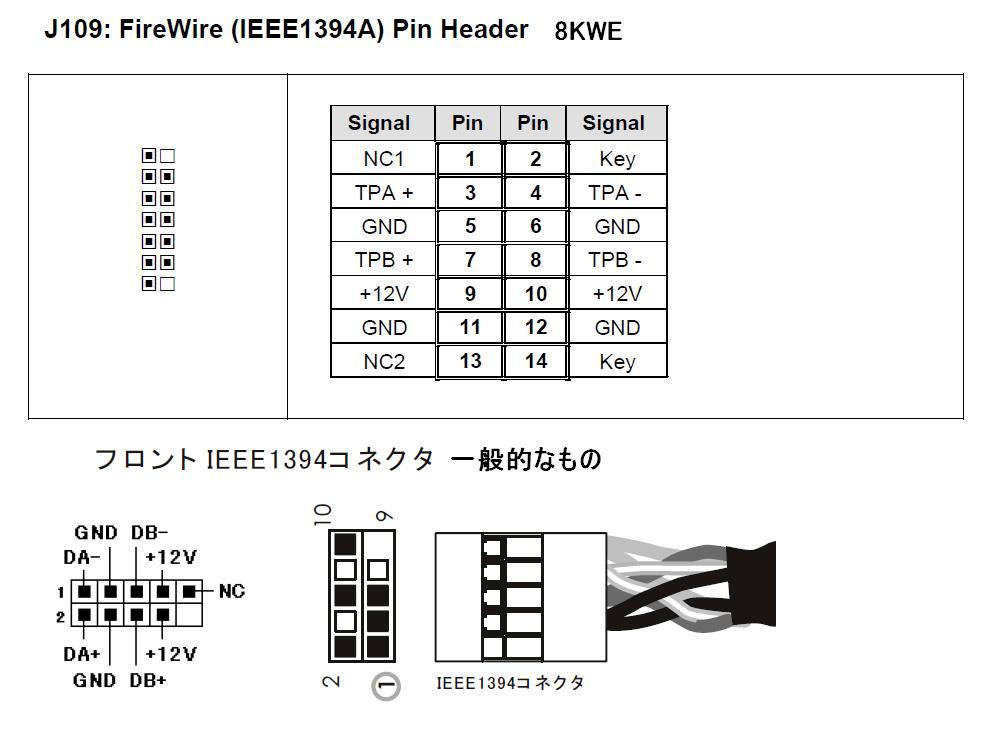

ieee1394 コネクターが特殊

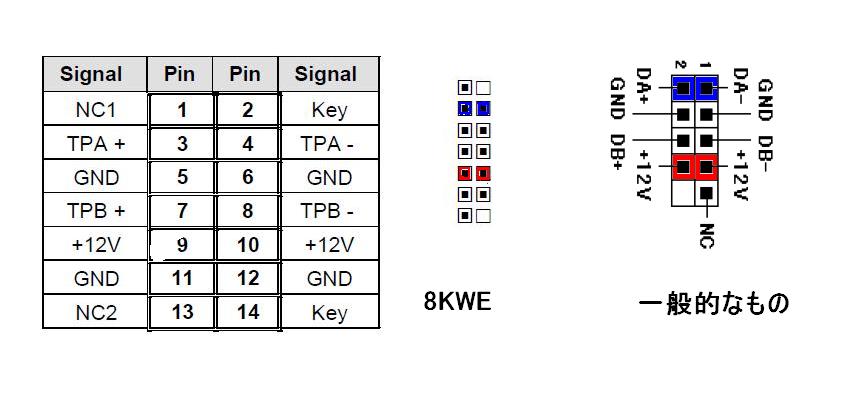

一般のものを次のように接続

一般的なコネクターはNCの横に詰め物があるのでまち針で抜く

corega CG-PC4UDA（ｃｐｕ切替機）導入について

ＵＳｂにトラブルがあるためＫ８ＷＥでは旨く動いてくれません（認識されません）

キーボードとして認識されません

ハブを噛ますと動くという報告を見て実践してみました。

ハブ　ｅｌｅｃｏｍ　Ｕ２Ｈ−Ｄ２ＢＣＲ

　　　ノーブランド　ＵＰＨ−２０４　ＮＢＨＵＢ４Ｓ（1300円　電源付き）

このハブをＫ８ＷＥと CG-PC4UDAの間に入れると動きます。

ただし　背面のＵＳＢポートはすべでだめで

　　　　基盤上のＰ２４／Ｐ２５のみで使用できました。

ハブの影響でＢＩＯＳのセットアップができません。

ＵＳＢマウスの影響でＡＣＲＯＮＩＳ

ＯＳセレクター　ＡＵＴＯ　ＬＯＤＥＲ等が動きません。
