ＵＳＢ対応　ＤＶＩ　切り替え器　Corega　ＣＧ−ＰＣ4ＵＤＡ　トラブル解決

Bios操作　・　Windows-XP　等でキー入力可能



ＵＳＢ対応　切替器　切替機　切換器について

ＵＳＢ１．１のキーボードマウス対応の切り替え器は
Nvidia　nＦｏｒｃｅ３．４と相性が悪く
Bios操作　・　Windows-XP　等でキー入力ができない
トラブルが多発しています。

ＵＳＢ２．０のハブを切り替え器とＰＣの間に入れると良いとの
報告がありますが、ＢＩＯＳ操作ができなかったりします。

またＰＣＩバスＵＳＢ増設ボードを使用すると良いとの報告も
ありますが、 ＢＩＯＳ操作が全くできません。

解決法が見つかったので報告します。

それはPCとＣＧ−ＰＣＵＤＡの間にＵＳＢ切り替え器を入れる
というものです。ハブより効果があります。

ＵＳＢ切り替え器は切り替えに使用せず。固定で使用します。

ＡｒｖｅｌのＵＳＢ　ＳＷＩＴＣＨ　ＡＣＳＵ２２Ｓ

これを使用することで問題なくできます。

Bios操作　・　Windows-XP　等でキー入力可能

環境

1台目　Tyan　K8WE　nForce　Ｐｒｏ　Opteron　２７０　ｄｕａｌ

2台目　DFI　ｎＦ４　ＳＬＩ−ＤＲ　Expert　Optern　１４６

3台目　ASUS　Ｐ４Ｇ　セレロン２．４Ｇｈｚ

4台目　PS３　プレステーション3

切り替え器

Corega　ＣＧ−ＰＣＵＤＡ

噛ましたもの　ＡｒｖｅｌのＵＳＢ　ＳＷＩＴＣＨ　ＡＣＳＵ２２Ｓ

キーボード・マウス　Logitech　Cordless　Mouse　ａｎｄ　Keyboard
　　　　　　　　　　　　 Cordless Freedom

この組み合わせで99%動作しています。

誤動作１％はpcのコンセントを抜いてから始めに起動したときbiosが動かないことがありますが、５Ｖを通電することで解決しました。※１

---

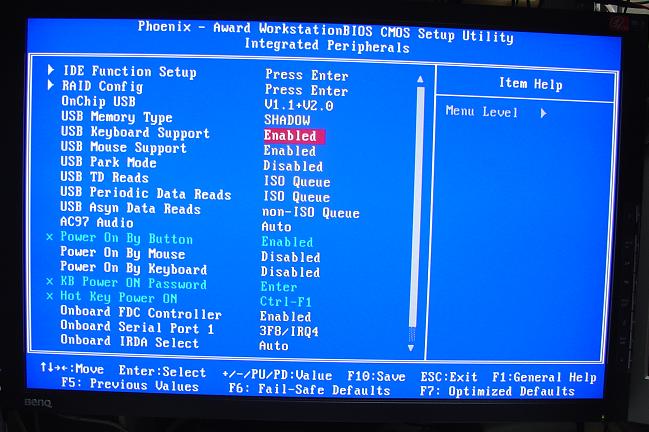

最初にすることBIOSでＵＳＢキーをenable

Tyan　K8WE　nForce　Ｐｒｏ　Opteron　２７０　ｄｕａｌ

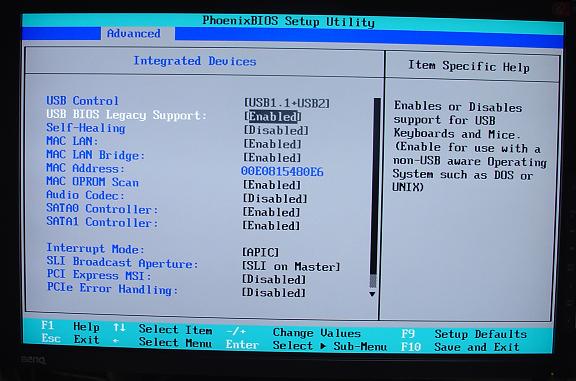

DFI　ｎＦ４　ＳＬＩ−ＤＲ　Expert　Optern　１４６

























---

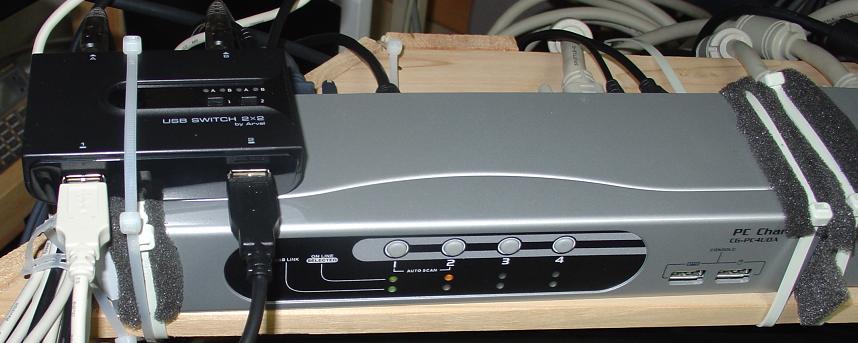

ＡｒｖｅｌのＵＳＢ　ＳＷＩＴＣＨ　ＡＣＳＵ２２Ｓ
USB2系統を個別に設定できる
トグルスイッチは押すと止まる

Ａ側−１固定「スイッチＯｆｆ」
　　　　 Tyan　K8WE　nForce　Ｐｒｏ　Opteron　２７０　ｄｕａｌ

Ｂ側−２固定「スイッチＯN」
　　　　 DFI　ｎＦ４　ＳＬＩ−ＤＲ　Expert　Optern　１４６

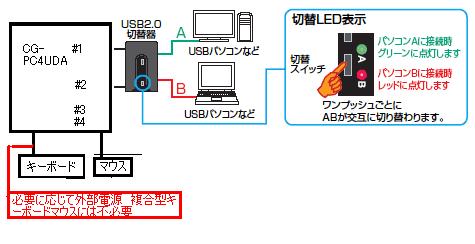

ＰＣ　と　ＣＧ−ＰＣＵＤＡの間に入れる
外部電源を必ず接続すること























参考１　旧

参考２　設置



---

※１

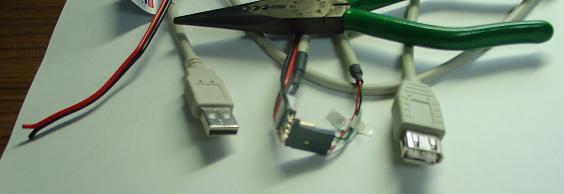

pc用内蔵ＵＳＢケーブル雄・雌の間に電源コードを接続

赤５Ｖ　黒ＧＮＤ　外部電源５Ｖに接続

切り換え器側−電源を切断「雄」
キーボード側−電源供給「雌」















---

推察

NForce３　４　では電源投入後キーボード・マウスを見つける際、
USBから電源を送る他のＰＣと異なる。

ＡｒｖｅｌのＵＳＢ　ＳＷＩＴＣＨ　ＡＣＳＵ２２Ｓは外部電源を補うの
でこの問題が解決する

USB２．０ハブの場合DOSモードではドライバーが必要であるが
USB切り換え器は必要ない

Windows−ｘｐが起動するとUSB切り換え器がUSB２．０ハブ
効果と同様に作動する。「電源供給等正しくなる」

---

注意
ワイヤレスキーボード・マウス同居型でない場合
単独キーボード、マウスの場合　キーボード側に
※1のコードが必要
